UDS

UDS

0X10服务

默认会话

• Default Session(01)
• 读取数据、故障码、重置ECU

扩展会话

• Extended Session(03)
• 解锁ECU、控制输入输出

编程会话

• Extended Session(02)
• 刷写ECU的相关服务

总而言之，在不同的会话模式下，做的事情不一样。

ECU制造商可以自定义额外会话

• 标准会话：默认会话、非默认会话（扩展、编程）

ECU一上电就处于默认会话

会话最大超时时间

进入编程会话的前提必须先进入扩展会话

10服务请求和相应的报文格式

诊断请求：10 会话子功能

否定响应：7F 10 NRC（否定响应码）

肯定响应：50 会话子功能 会话的超时时间 （协议规定两个字节来表示） 扩展的增强性的会话超时时间（也是两个字节来表示）

EXAMPLE：

请求示例： 10 02

否定响应： 7F 10 22 （先决条件不正确）

请求实例： 10 03

肯定响应： 50 03 00 32 01 F4

ISO14229 -1

规定26个诊断服务细节，也就是UDS诊断报文的细节

ISO11898(CAN协议) 中的数据帧

帧起始 仲裁域 控制域 数据域（最多8个字节） CRC域 ACK域 帧结束

UDS的诊断报文就在CAN报文的数据域

• 有时候一帧报文CAN便能传输完成（单帧传输）
• 但有时候一帧CAN报文装不下（多帧报文传输）

ISO15765-2

规定了基于CAN总线进行UDS报文传输的细节（包括四种帧）

• 单帧（SF）：发送方 ------------ 接收方（首字节第一位为0）

一个单帧的UDS诊断请求CAN报文（这里面的0代表单帧，2代表后面的有效字节数）

02   10    03

一个单帧的UDS诊断响应CAN报文

06    50    03    00    32    01    F4

• 多帧，首先会发送一个首帧（FF）给接收方，然后接收方返回一个“流控帧”（FC），这个流控帧会告诉发送方，接下来该怎么继续发送，如何发送后续的帧。然后发送方按照指示会发送一个“连续帧（CF）”，然后再等待接收FC指示……

一次多帧传输UDS诊断响应的CAN报文过程

FF（第一个字节为1代表首帧）：10 10 62 F1 89 44 65 76

FC（第一个字节为3代表流控帧）：30 00 14

CF（第一字节为2代表连续帧）：21 65 6C 6F 70 65 72 70

CF（第一字节为2代表连续帧）：22 45 43 55

### UDS诊断 0X27服务，解锁ECU

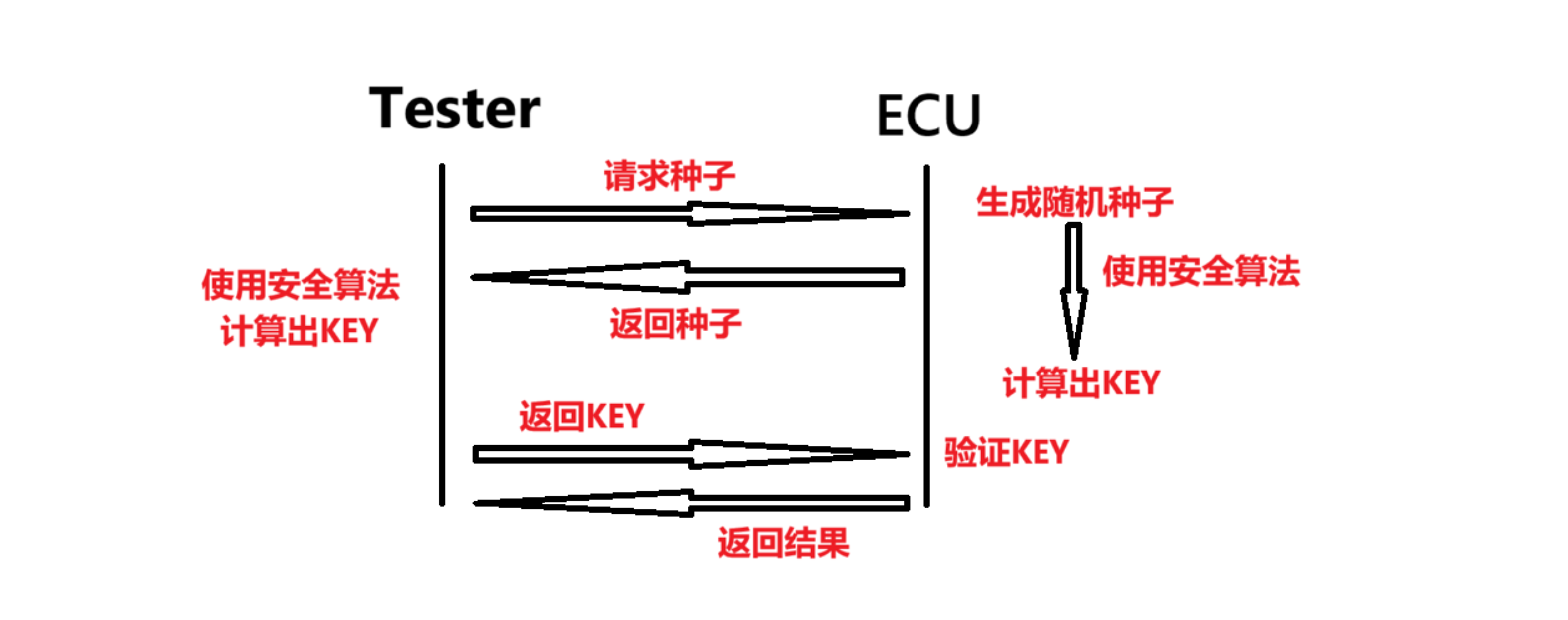

过程

解锁ECU的27服务必须要在扩展会话下进行

ECU可以设定多个不同的安全级别

UDS中的诊断故障码DTC

五位故障码（占俩个字节）

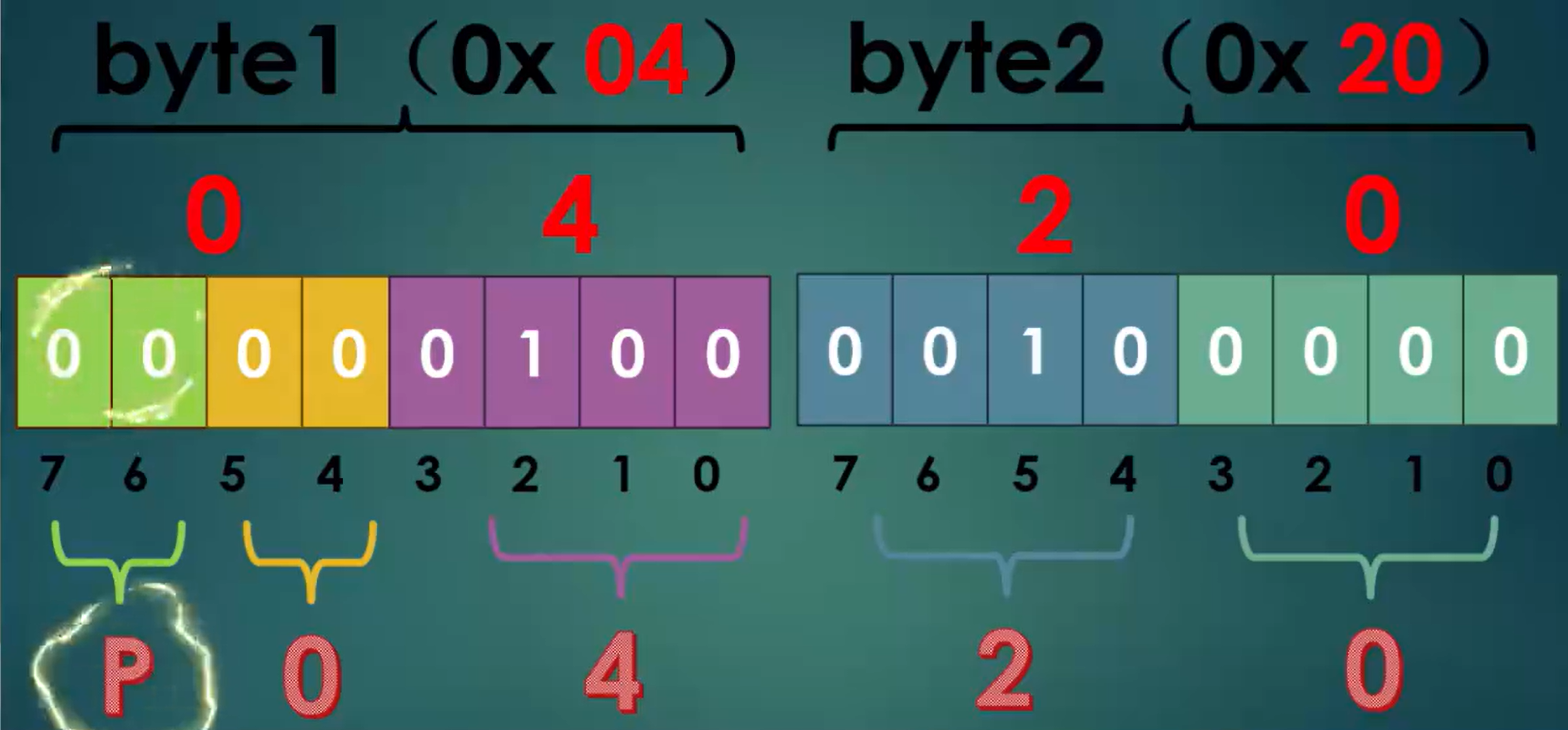

P0420

前两个比特代表故障系统：

• P（0）：动力系统
• C（1）：底盘系统
• B（2）：车身系统
• U（3）：网络系统

三四比特代表标准故障码/制造商自定义：

• 0：ISO/SAE 控制
• 1：制造商自定义
• 2：ISO/SAE控制
• 3：ISO/SAE控制

5-8比特代表故障所属的子系统

• 0-2：燃料或空气计量系统

• 3：点火系统

• 4：排放系统

• 5：车速控制系统

• 6：辅助输出系统

• 7-9：传动系统

• A：混动驱动系统

9-16比特代表发生故障的具体部件及类型

UDS中的3字节故障码

UDS中的故障码（DTC）占3个字节

车企中主要采用

Root DTC（2Byte） + FTB（1Byte）

五位故障码 + 故障类型码

P0420 00

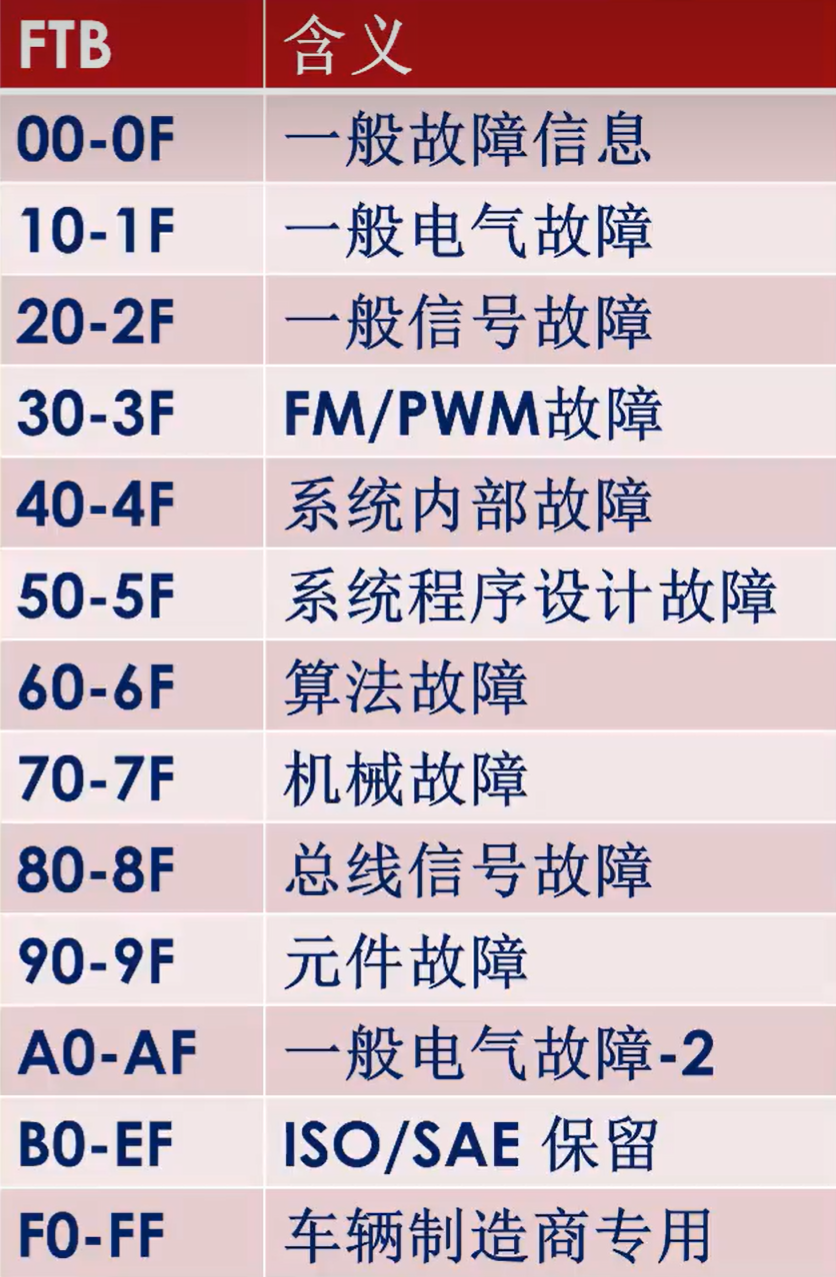

FTB

UDS故障码状态位

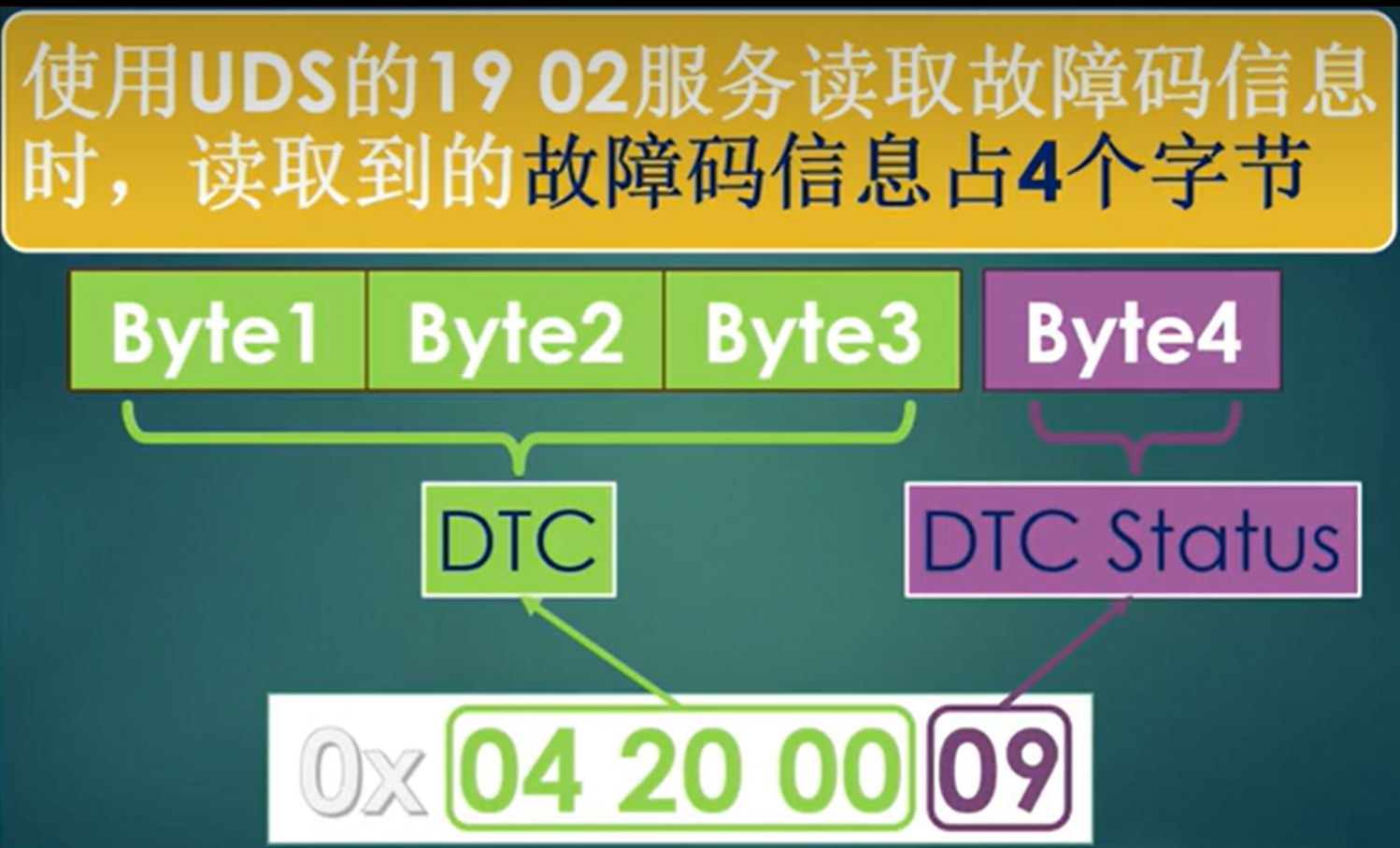

使用UDS 的19 02 服务读取故障码信息时，读取到的故障码信息占4个字节

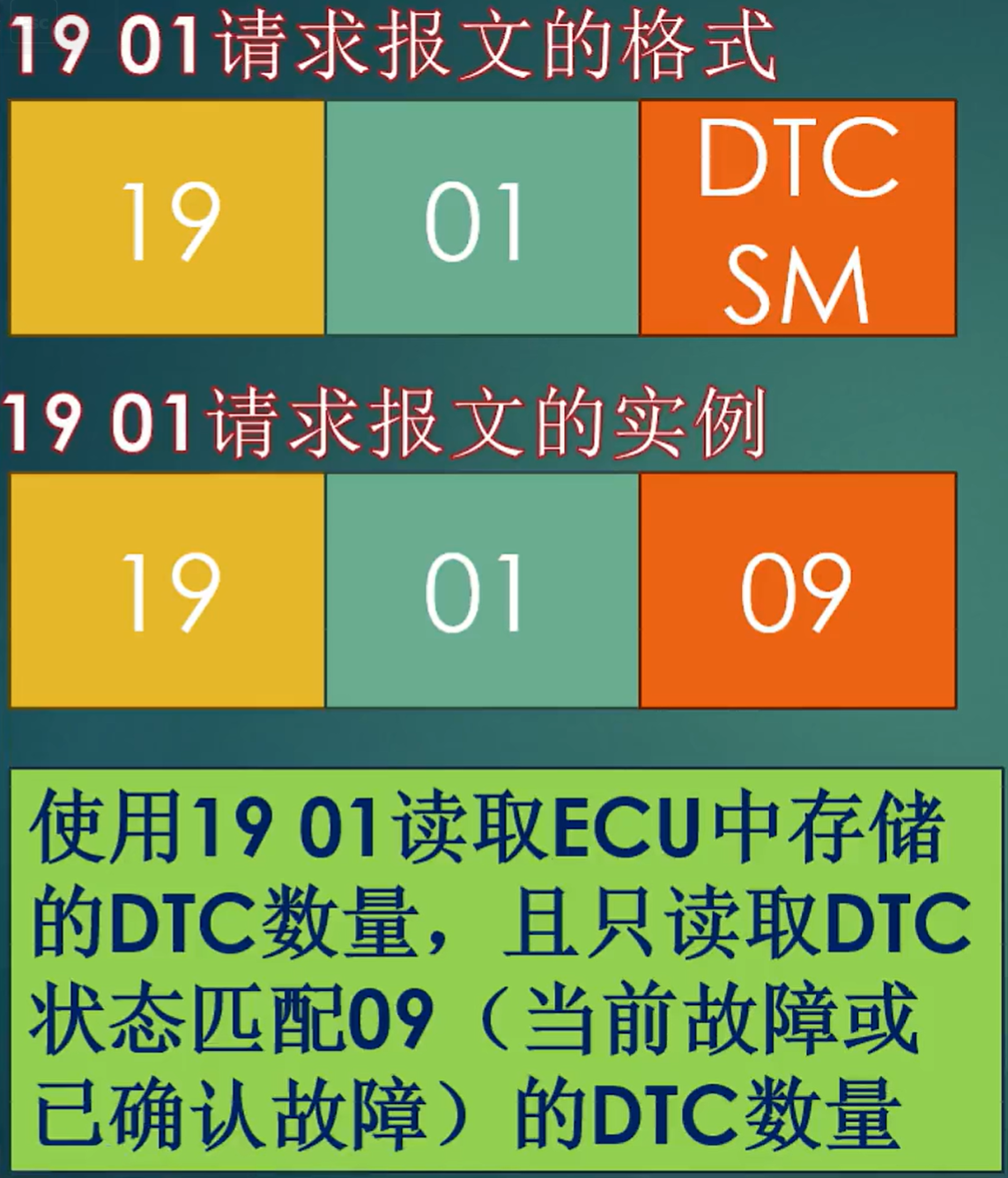

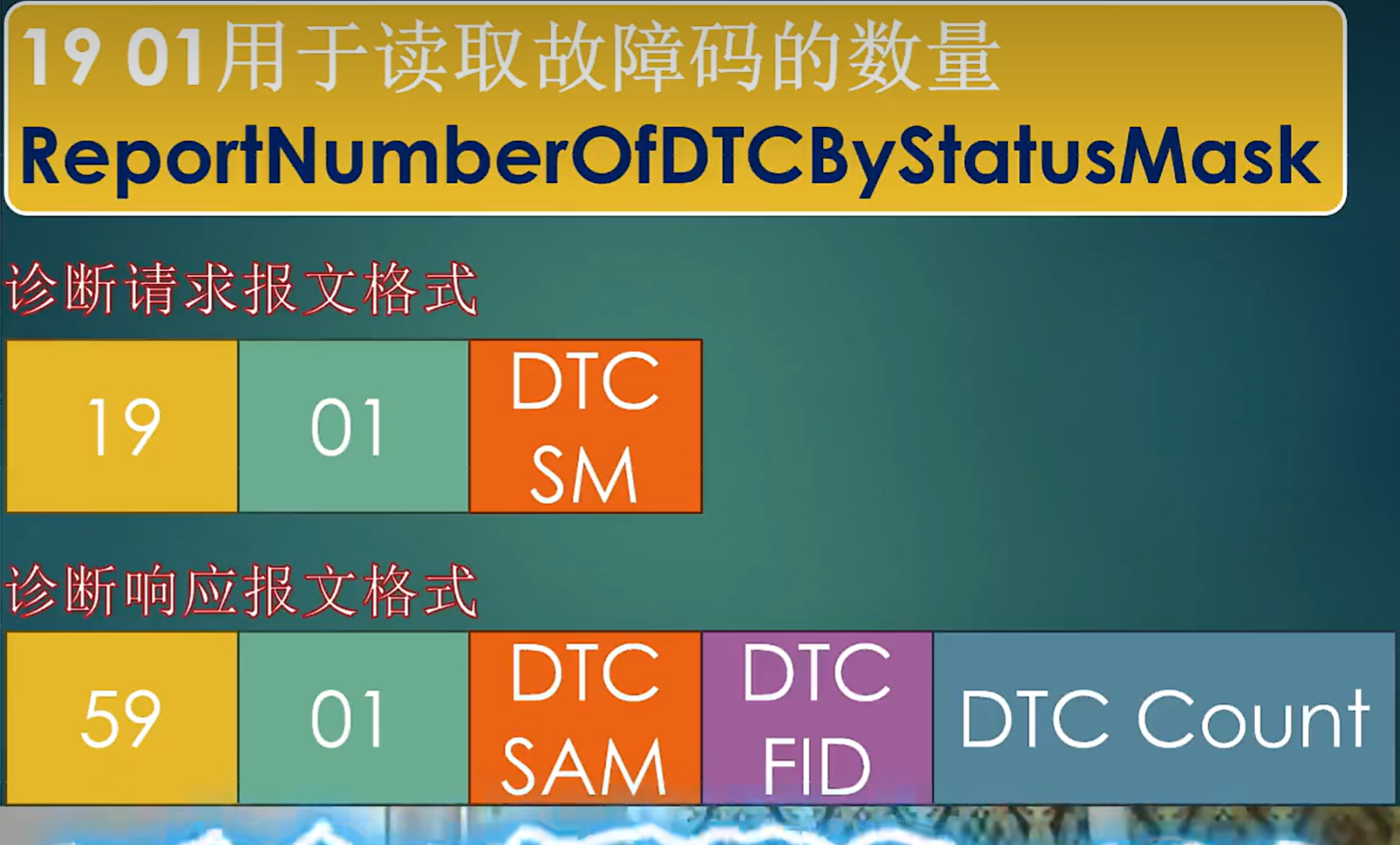

0x19服务的01子功能
